TORNO VERTICAL CNC TAIKAN D-VL650 M - FERRAMENTA ACIONADA

DESCRIÇÃO TÉCNICA

DIÂMETRO MÁXIMO DE OSCILAÇÃO: 800 MM

DIÂMETRO MÁXIMO DE TORNEAMENTO SOBRE O CARRO: 650 MM

ALTURA MÁXIMA DA PEÇA DE TRABALHO: 600 MM

PESO MÁXIMO DA PEÇA DE TRABALHO: 1200 KG

DIÂMETRO DO MANDRIL: 15″ (MANDRIL HIDRÁULICO)
FAIXA DE VELOCIDADE DO FUSO: 50–2000 R/MIN
TORQUE MÁXIMO DO FUSO: 1100 NM
TIPO DE NARIZ DE FUSO: A2-11
DIÂMETRO DO ROLAMENTO DE CENTRAGEM DO EIXO: 160 MM
POTÊNCIA DO MOTOR PRINCIPAL (S1/S2): 16 e 24 KW

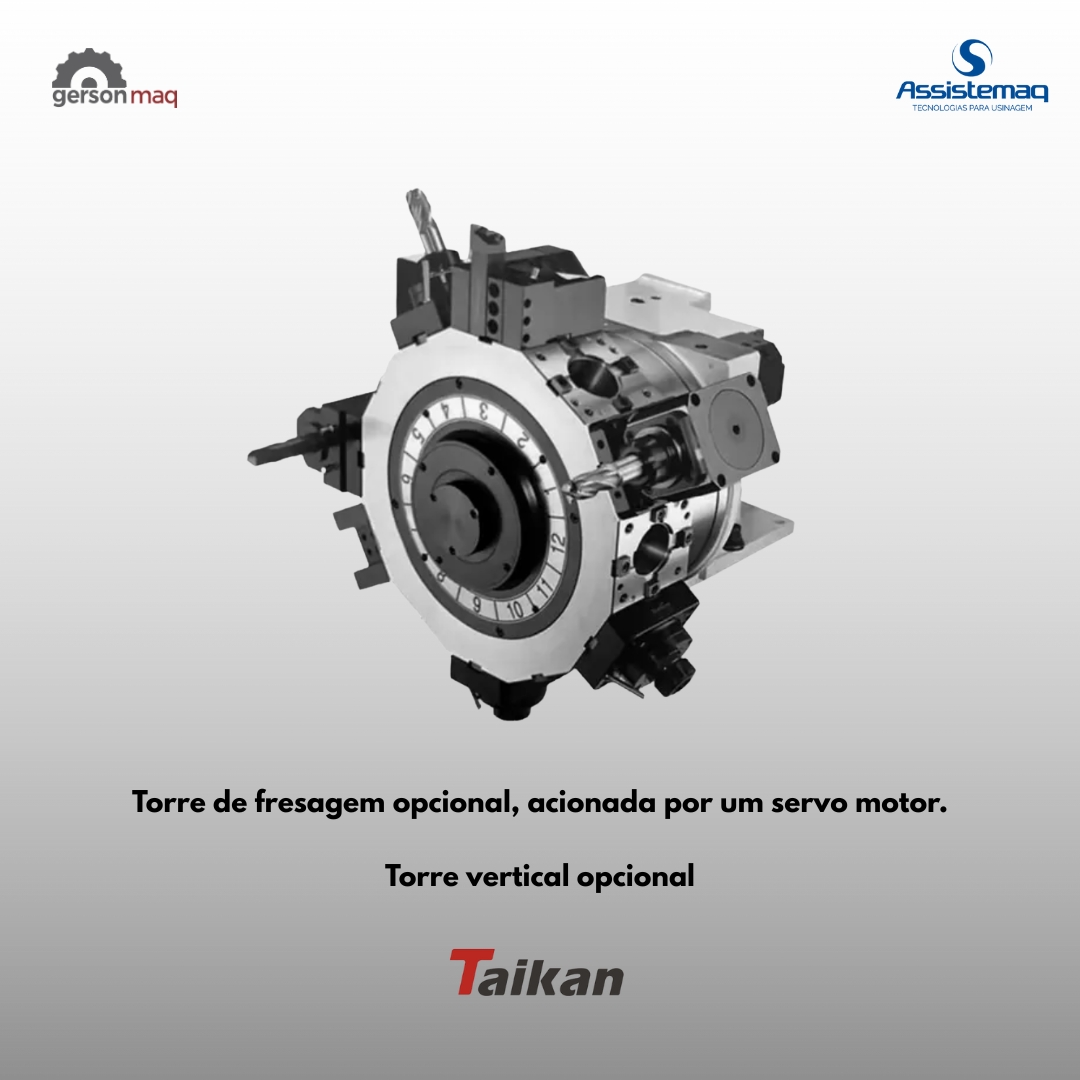

TIPO DE TORRE: HORIZONTAL

NÚMERO DE FERRAMENTAS: 12

TIPO DE ACIONAMENTO: SERVO

DIÂMETRO EXTERNO DO SUPORTE DA FERRAMENTA DE CORTE: 32 × 32 MM

DIÂMETRO DO SUPORTE DA FERRAMENTA DE FURO INTERNO: Φ50 MM

TIPO DE GUIA DE AVANÇO DO EIXO X/Z: GUIA LINEAR

TAXA DE AVANÇO DO EIXO X/Z: 0,1–1000 MM/MIN

VELOCIDADE DE DESLOCAMENTO RÁPIDO NOS EIXOS X/Z: 20/16 M/MIN

DESLOCAMENTO HORIZONTAL NO EIXO X: –20–390 MM

DESLOCAMENTO VERTICAL NO EIXO Z: 620 MM

TORQUE DO MOTOR DE AVANÇO DO EIXO X/Z: 22/30 NM

POTÊNCIA DO MOTOR DA CABEÇA DE FORÇA: 5,5 KW / 48 NM

CAPACIDADE MÁXIMA DE PERFURAÇÃO: Φ25 × 0,5 MM

CAPACIDADE MÁXIMA DE EXTRAÇÃO: M18×2.5/M27×2

CAPACIDADE MÁXIMA DE RANHURAMENTO: Φ30×20×40 MM

PRECISÃO DE POSICIONAMENTO (EIXO X): 0,01 MM

PRECISÃO DE POSICIONAMENTO (EIXO Z): 0,01 MM

PRECISÃO DE POSICIONAMENTO (EIXO C): 51 ″

REPETIBILIDADE (EIXO X): 0,006 MM

REPETIBILIDADE (EIXO Z): 0,006 MM

REPETIBILIDADE (EIXO C): 20 ″

SISTEMA CNC: SIEMENS ou FANUC

CAPACIDADE TOTAL DE FORNECIMENTO DE ENERGIA: 55 KVA

CAPACIDADE DO TANQUE DE LÍQUIDO REFRIGERANTE: 360 L

ÁREA OCUPADA (COMPRIMENTO × LARGURA): 2250×3150 MM

ALTURA DA MÁQUINA: 3550 MM

PESO DA MÁQUINA (APROX.): 9 T
