Torno Vertical CNC

TORNO VERTICAL CNC TAIKAN D-VL500
zoom_in

DESCRIÇÃO TÉCNICA

FAIXAS DE USINAGEM

DIÂMETRO MÁXIMO DE OSCILAÇÃO: 650 MM

DIÂMETRO MÁXIMO DE TORNEAMENTO SOBRE O CARRO: 500 MM

ALTURA MÁXIMA DA PEÇA DE TRABALHO: 500 MM

PESO MÁXIMO DA PEÇA DE TRABALHO: 500 KG

FUSOS

DIÂMETRO DO MANDRIL: 12″ (MANDRIL HIDRÁULICO)
FAIXA DE VELOCIDADE DO FUSO: 50–2500 R/MIN
TORQUE MÁXIMO DO FUSO: 900 NM
TIPO DE NARIZ DE FUSO: A2-8
DIÂMETRO DO ROLAMENTO DE CENTRAGEM DO EIXO: 130 MM
POTÊNCIA DO MOTOR PRINCIPAL (S1/S2): 12/22.8 KW

FERRAMENTAS

TIPO DE TORRE: HORIZONTAL (VERTICAL OPCIONAL)

NÚMERO DE FERRAMENTAS: 8 (6)

TIPO DE ACIONAMENTO: HIDRÁULICO

DIÂMETRO EXTERNO DO SUPORTE DA FERRAMENTA DE CORTE: 32 × 32 MM

DIÂMETRO DO SUPORTE DA FERRAMENTA DE FURO INTERNO: Φ50 MM

GUIAS E AVANÇOS

TIPO DE GUIA DE AVANÇO DO EIXO X/Z: GUIA LINEAR

TAXA DE AVANÇO DO EIXO X/Z: 0,1–1000 MM/MIN

VELOCIDADE DE DESLOCAMENTO RÁPIDO NOS EIXOS X/Z: 20/16 M/MIN

DESLOCAMENTO HORIZONTAL NO EIXO X: –20–315 MM

DESLOCAMENTO VERTICAL NO EIXO Z: 520 MM

TORQUE DO MOTOR DE AVANÇO DO EIXO X/Z: 22/12 NM

PRECISÃO

PRECISÃO DE POSICIONAMENTO (EIXO X): 0,01 MM

PRECISÃO DE POSICIONAMENTO (EIXO Z): 0,01 MM

REPETIBILIDADE (EIXO X): 0,006 MM

REPETIBILIDADE (EIXO Z): 0,006 MM

OUTROS

SISTEMA CNC: SIEMENS ou FANUC

CAPACIDADE TOTAL DE FORNECIMENTO DE ENERGIA: 45 KVA

CAPACIDADE DO TANQUE DE LÍQUIDO REFRIGERANTE: 300 L

ÁREA OCUPADA (COMPRIMENTO × LARGURA): 1750 × 3050 MM

ALTURA DA MÁQUINA: 2600 MM

PESO DA MÁQUINA (APROX.): 6,5 T

Fale conosco
  • Descrição Completa

    • Principais aplicações do Torno vertical Taikan.

    • É amplamente utilizada na fabricação de peças automotivas, como cubos, discos de freio, rodas, cubos de freio, redutores e muito mais. É particularmente adequada para o processamento de componentes complexos, como discos, carcaças e peças de eixo curto utilizadas em rolamentos, energia e outras indústrias. As máquinas-ferramenta oferecem alta precisão, eficiência e qualidade.

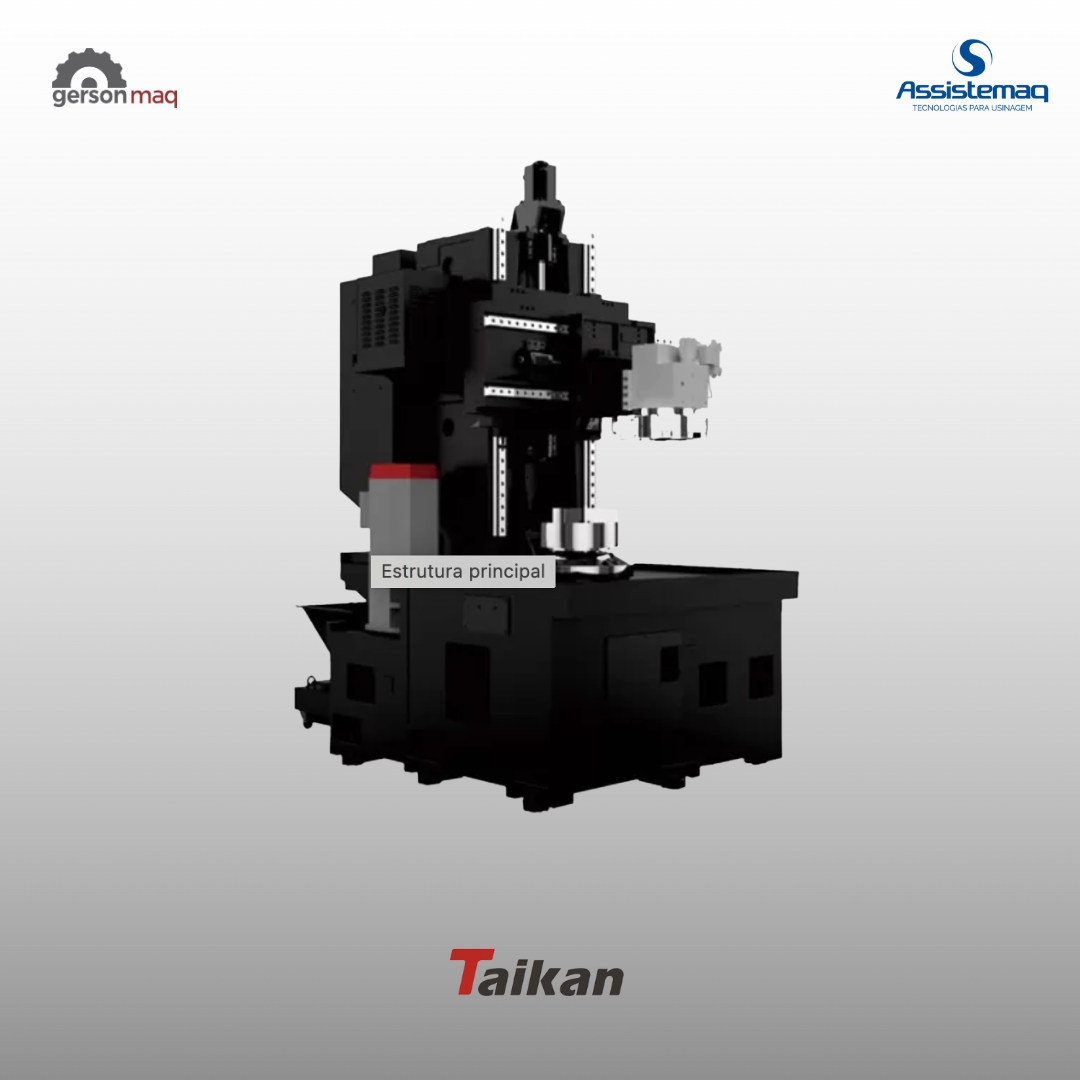

    Estrutura principal

    • A travessa possui alta resistência à flexão e à torção, garantindo um corte estável.
    • A coluna é uma estrutura robusta em forma de caixa, fundida e resistente a vibrações.
    • Os eixos X/Z utilizam guias de rolos de alta resistência e fusos de esferas pré-tensionados para minimizar os efeitos térmicos.

    Eixo e mesa.

    • Unidades de fuso de alta precisão de marcas líderes garantem precisão e capacidade de carga.

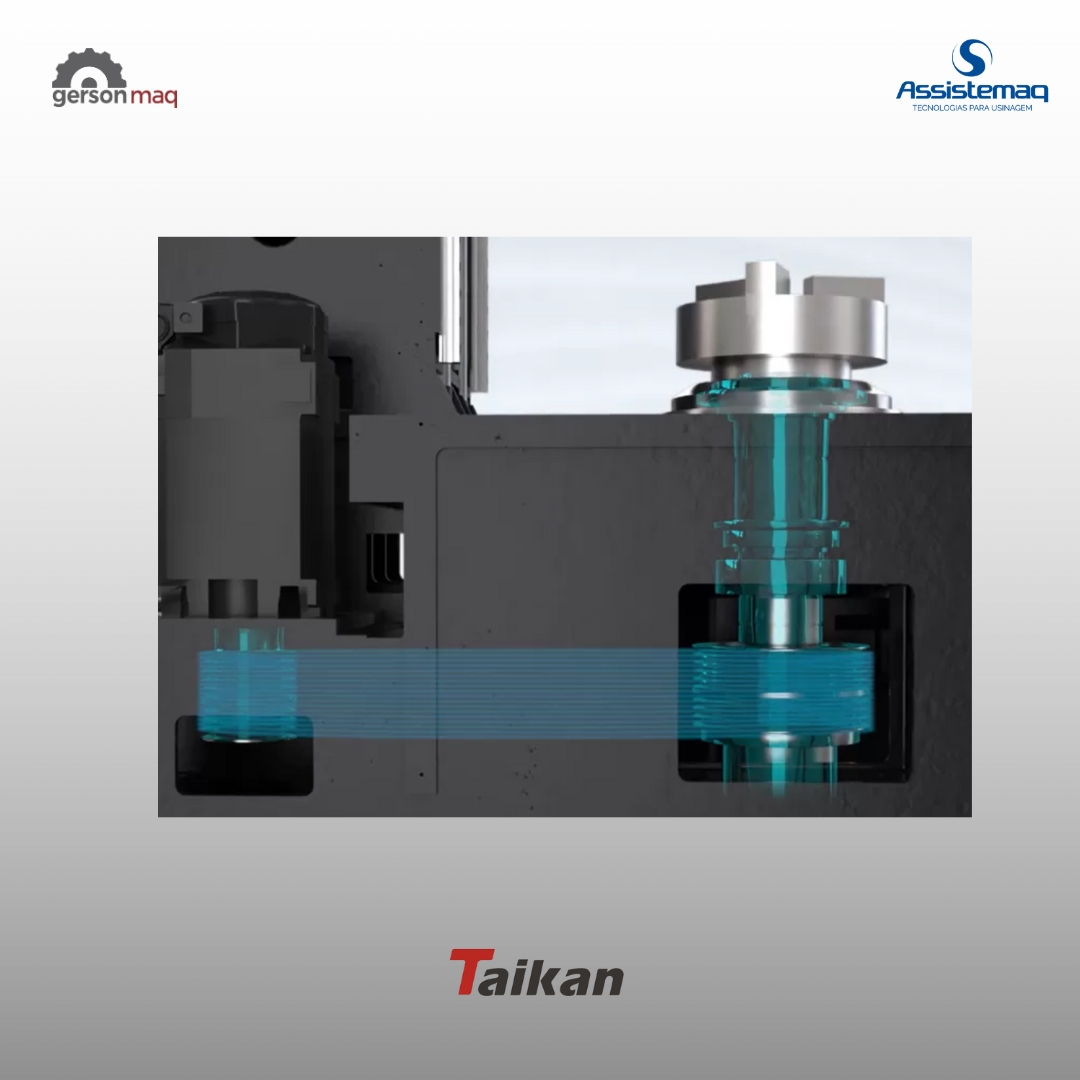

    • Acionado por um servomotor Siemens, com redução de velocidade por meio de uma correia em V.
    • A base da mesa inclui um codificador de fuso para corte com velocidade de superfície constante.

    Torre de ferramentas.

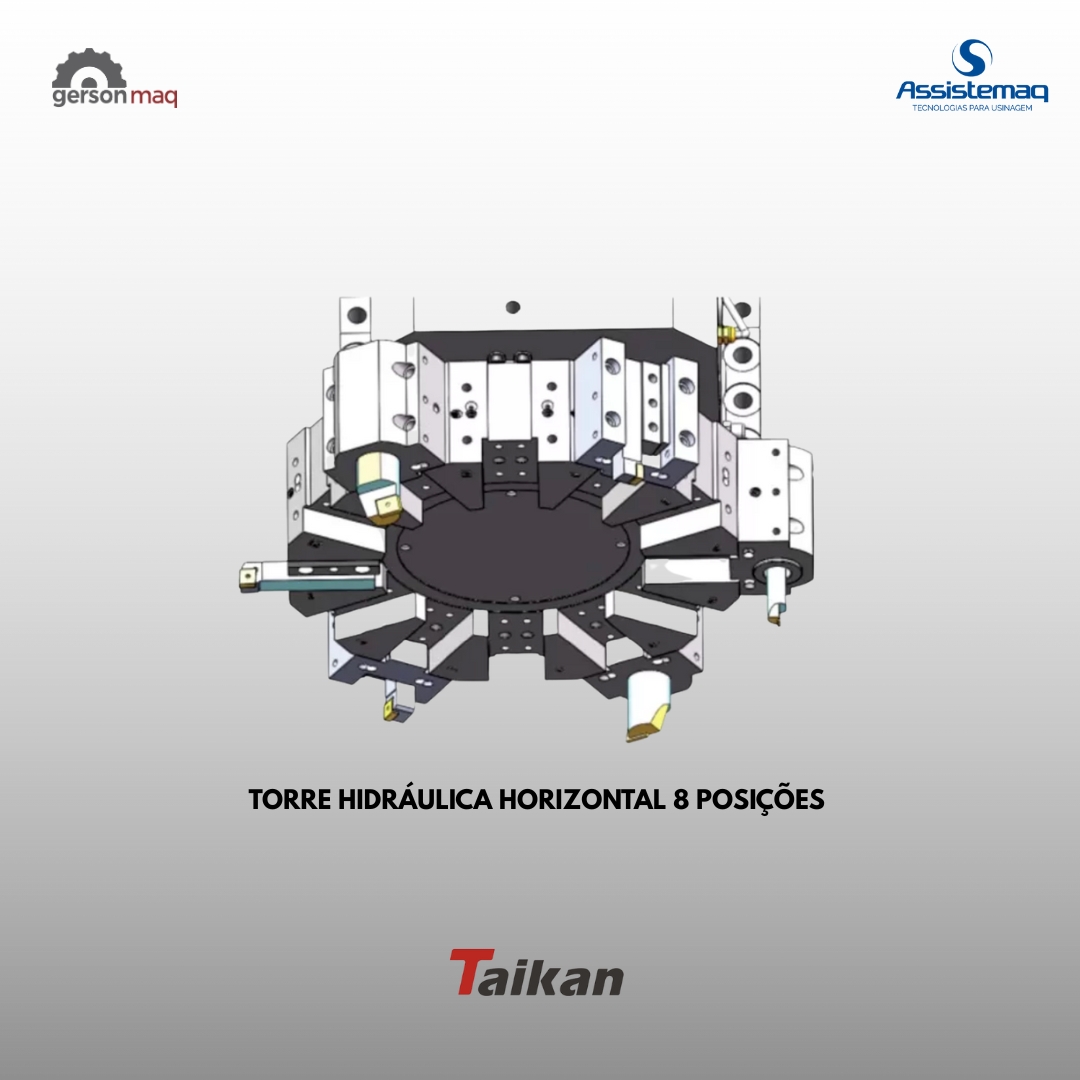

    • Torre hidráulica horizontal de 8 posições para trocas rápidas de ferramentas e alta confiabilidade.

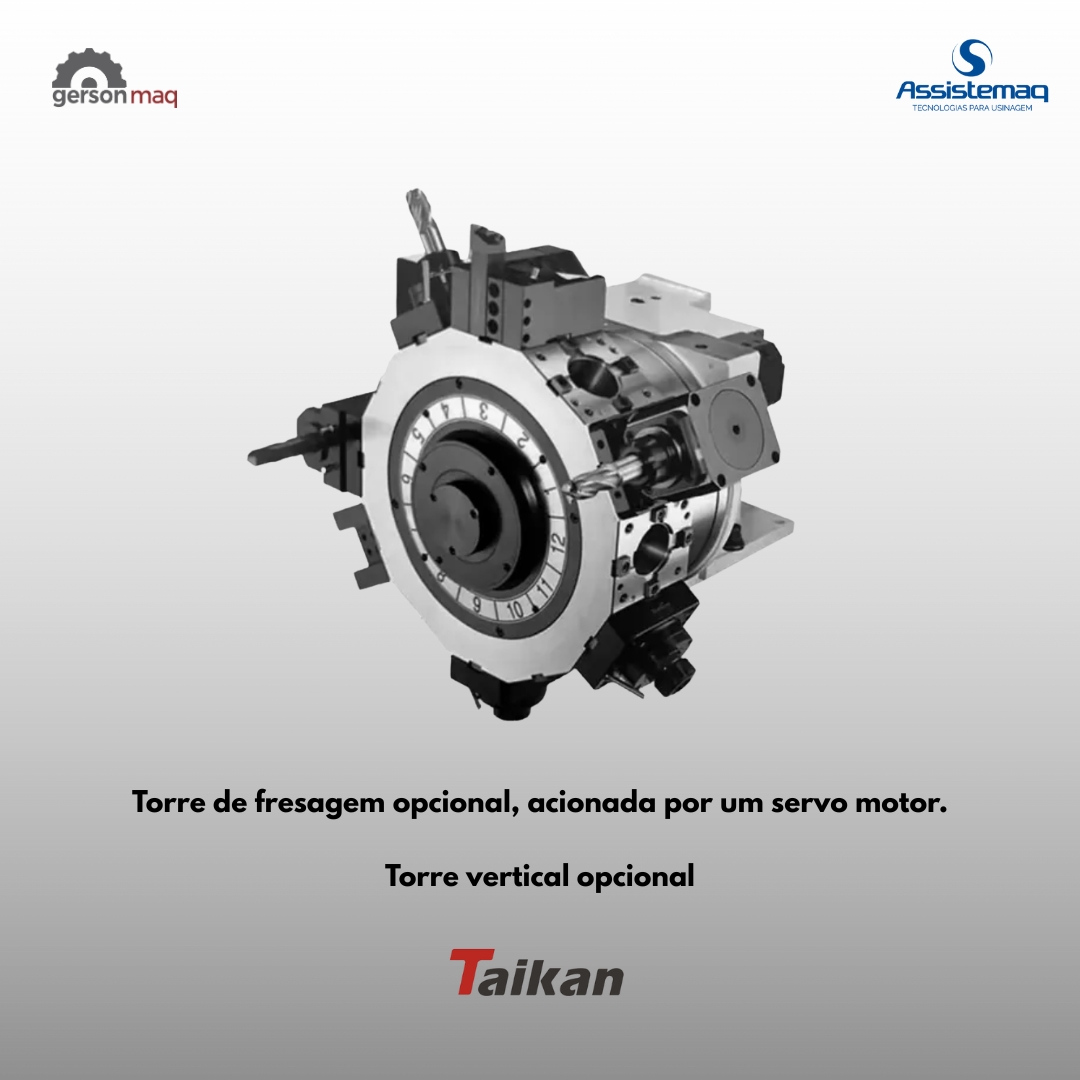

    • Opcional motorizada, acionada por um servomotor, projetada para reduzir o ruído. Adequada para usinagem de furos internos com mínima interferência da ferramenta.

    • assignmentDescrição Completa

      Principais aplicações do Torno vertical Taikan.

      • É amplamente utilizada na fabricação de peças automotivas, como cubos, discos de freio, rodas, cubos de freio, redutores e muito mais. É particularmente adequada para o processamento de componentes complexos, como discos, carcaças e peças de eixo curto utilizadas em rolamentos, energia e outras indústrias. As máquinas-ferramenta oferecem alta precisão, eficiência e qualidade.

      Estrutura principal

      • A travessa possui alta resistência à flexão e à torção, garantindo um corte estável.
      • A coluna é uma estrutura robusta em forma de caixa, fundida e resistente a vibrações.
      • Os eixos X/Z utilizam guias de rolos de alta resistência e fusos de esferas pré-tensionados para minimizar os efeitos térmicos.

      Eixo e mesa.

      • Unidades de fuso de alta precisão de marcas líderes garantem precisão e capacidade de carga.
      • Acionado por um servomotor Siemens, com redução de velocidade por meio de uma correia em V.
      • A base da mesa inclui um codificador de fuso para corte com velocidade de superfície constante.

      Torre de ferramentas.

      • Torre hidráulica horizontal de 8 posições para trocas rápidas de ferramentas e alta confiabilidade.
      • Opcional motorizada, acionada por um servomotor, projetada para reduzir o ruído. Adequada para usinagem de furos internos com mínima interferência da ferramenta.
