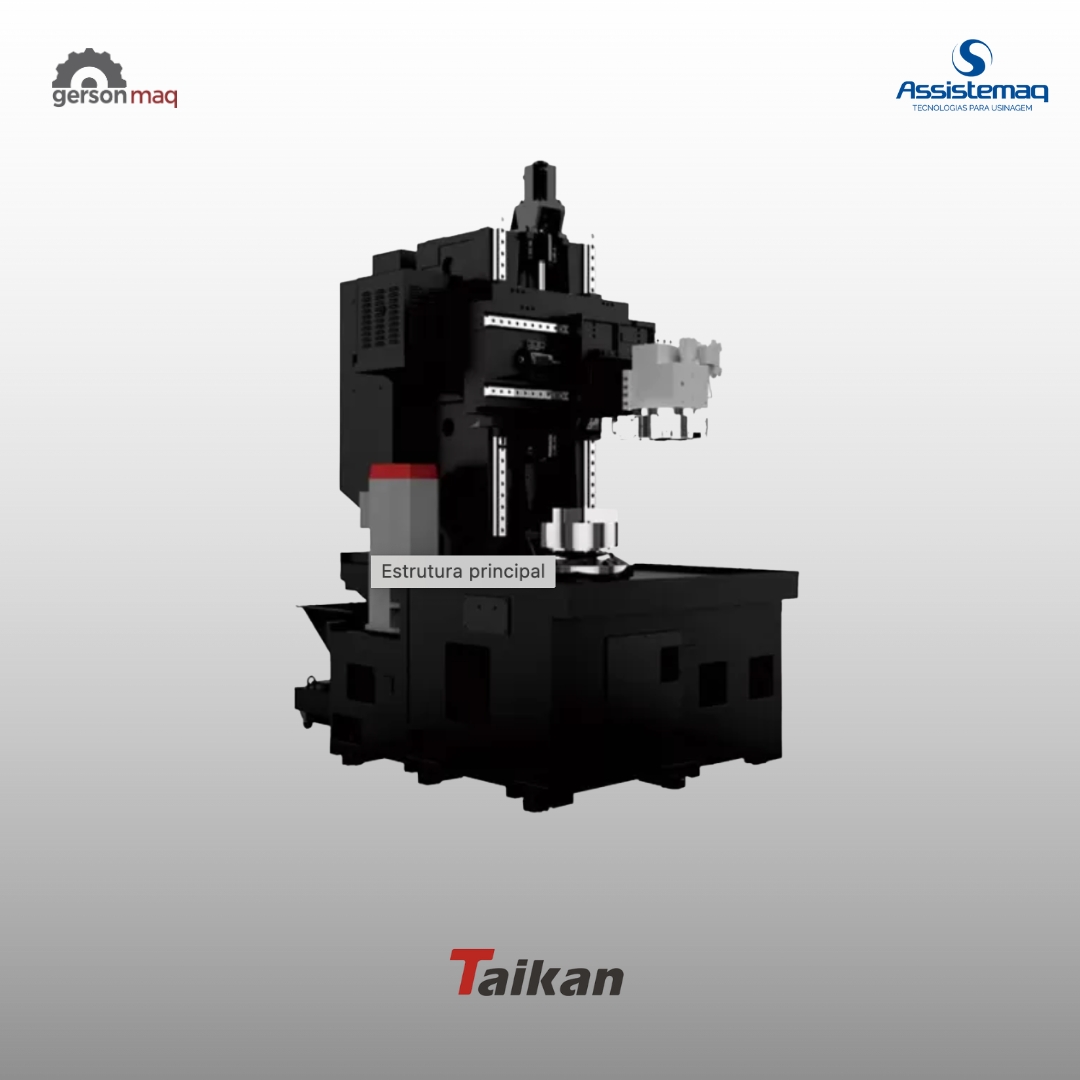

TORNO VERTICAL CNC TAIKAN D-VL500 M - FERRAMENTA ACIONADA

DESCRIÇÃO TÉCNICA

DIÂMETRO MÁXIMO DE OSCILAÇÃO: 650 MM

DIÂMETRO MÁXIMO DE TORNEAMENTO SOBRE O CARRO: 500 MM

ALTURA MÁXIMA DA PEÇA DE TRABALHO: 500 MM

PESO MÁXIMO DA PEÇA DE TRABALHO: 500 KG

DIÂMETRO DO MANDRIL: 12″ (MANDRIL HIDRÁULICO)
FAIXA DE VELOCIDADE DO FUSO: 50–2500 R/MIN
TORQUE MÁXIMO DO FUSO: 900 NM
TIPO DE NARIZ DE FUSO: A2-8
DIÂMETRO DO ROLAMENTO DE CENTRAGEM DO EIXO: 130 MM
POTÊNCIA DO MOTOR PRINCIPAL (S1/S2): 23/12KW

TIPO DE TORRE: HORIZONTAL

NÚMERO DE FERRAMENTAS: 12

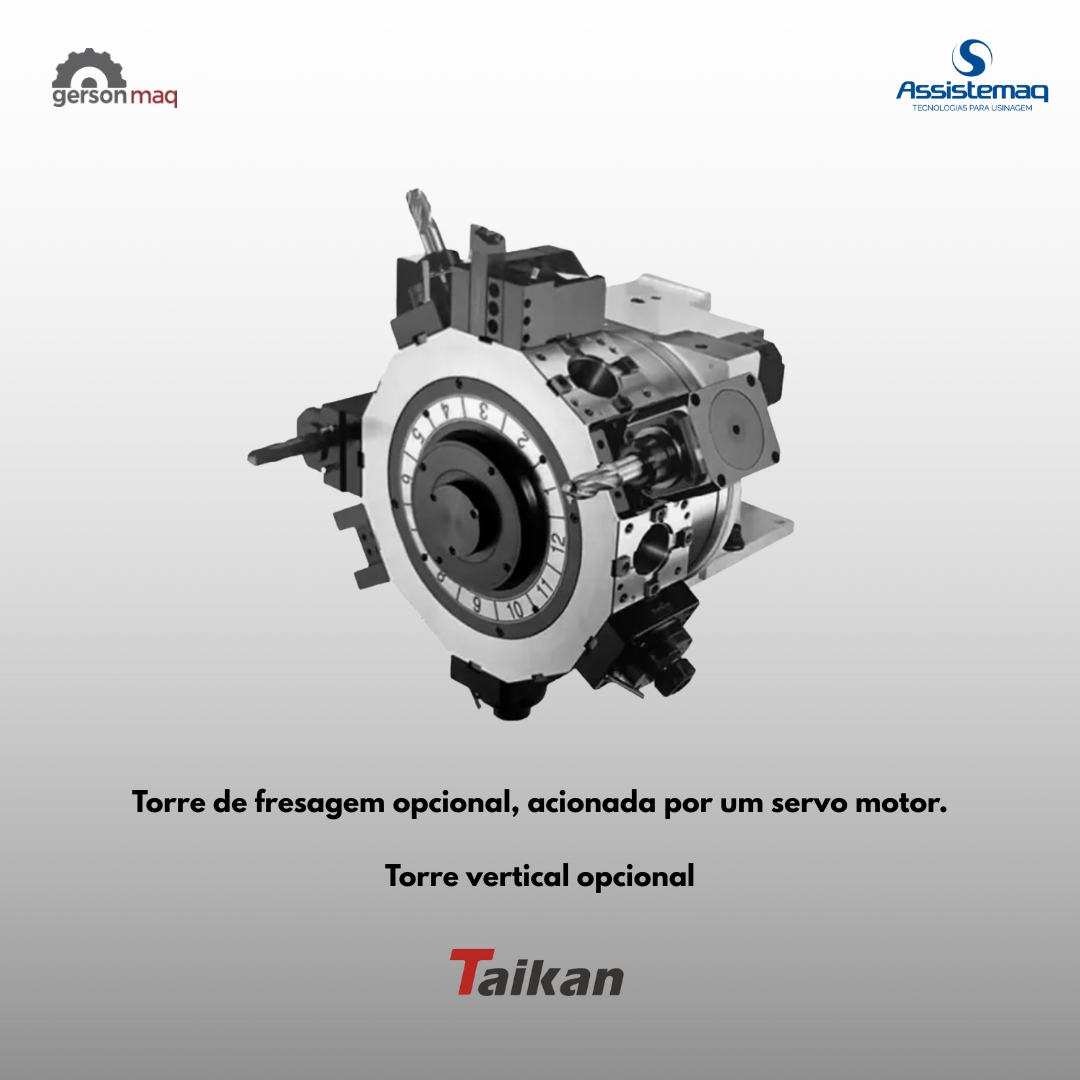

TIPO DE ACIONAMENTO: SERVO

DIÂMETRO EXTERNO DO SUPORTE DA FERRAMENTA DE CORTE: 32 × 32 MM

DIÂMETRO DO SUPORTE DA FERRAMENTA DE FURO INTERNO: Φ50 MM

TIPO DE GUIA DE AVANÇO DO EIXO X/Z: GUIA LINEAR

TAXA DE AVANÇO DO EIXO X/Z: 0,1–1000 MM/MIN

VELOCIDADE DE DESLOCAMENTO RÁPIDO NOS EIXOS X/Z: 20/16 M/MIN

DESLOCAMENTO HORIZONTAL NO EIXO X: –20–315 MM

DESLOCAMENTO VERTICAL NO EIXO Z: 520 MM

TORQUE DO MOTOR DE AVANÇO DO EIXO X/Z: 22/12 NM

POTÊNCIA DO MOTOR DA CABEÇA DE FORÇA: 5,5 KW / 48 NM

CAPACIDADE MÁXIMA DE PERFURAÇÃO: Φ20 × 0,2 MM

CAPACIDADE MÁXIMA DE EXTRAÇÃO: M16 × 2 / M27 × 1,5 MM

CAPACIDADE MÁXIMA DE RANHURAMENTO: Φ25 × 15 × 40 MM

PRECISÃO DE POSICIONAMENTO (EIXO X): 0,01 MM

PRECISÃO DE POSICIONAMENTO (EIXO Z): 0,01 MM

PRECISÃO DE POSICIONAMENTO (EIXO C): 55 ″

REPETIBILIDADE (EIXO X): 0,006 MM

REPETIBILIDADE (EIXO Z): 0,006 MM

REPETIBILIDADE (EIXO C): 25 ″

SISTEMA CNC: SIEMENS ou FANUC

CAPACIDADE TOTAL DE FORNECIMENTO DE ENERGIA: 50 KVA

CAPACIDADE DO TANQUE DE LÍQUIDO REFRIGERANTE: 300 L

ÁREA OCUPADA (COMPRIMENTO × LARGURA): 1750 × 3050 MM

ALTURA DA MÁQUINA: 2600 MM

PESO DA MÁQUINA (APROX.): 7 T
